Kuličkové kladky s přírubou pro nasouvání (EURO)

Kuličkové kladky EURO s přírubou k přišroubování

otvor pro odvod nečistot
těsnění z vlnění plsti nebo plastu (varianta 515-6 bez těsnění)
upevňovací pružnými objímkami a kroužky CL
-30° až +70° C nebo +100° C v přerušovaném provozu nebo bez těsnění pro extrémních až +200° C (s TYP 15 a sníženou nosností)
rozměry kompatibilní s jednotkami jiných výrobců a HEAVY DUTY
nosnost 10 – 610 kg
pro zatížení směrem dolů snižte nosnosti o 50%

Všechny podstatné technické detaily v souboru: alwayse-navod

Přehled použitých materiálů

	TYP 13	TYP 14	TYP 15	TYP 16
	Univerzální použití a efektivita nákladů	Manipulace s jemnými materiály (např. sklo)	Pro použití ve velmi vlhkých podmínkách	Pro použití v příležitostné vlhkost i
Hlavní koule	uhlíková ocel 60-66RC	nylon 66	nerezová ocel AISI 420	nerezová ocel AISI 420
Nosné kuličky	uhlíková ocel 60-66RC	nerezová ocel AISI 1420	nerezová ocel AISI 420	nerezová ocel AISI 420
Těleso	uhlíková ocel + pozink	uhlíková ocel + pozink	nerezová ocel AISI 304	uhlíková ocel + pozink
Mazací olej	ano (na vyžádání bez oleje)	ne	jemná vrstva (na vyžádání bez oleje)	jemná vrstva (na vyžádání bez oleje)

EURO-0	EURO-1	EURO-4	EURO-6
lze je upevňovat i různými pružnými upevňovacími prvky	příruba se zářezy pro upevnění nýtu nebo šroubu nebo šroubu	Kónický vnější kroužek s nízkým profilem. K dispozici je řada upevňovacích spon. Rozměrově kompatibilní Heavy Duty.	Lepší ochranu před nárazem. Rozměrově kompatibilní s s řadou Heavy Duty. Těsnění z vlněné plsti kromě 515-6.

jednotka

Ø koule (mm)

Ø A

Ø D

Ø H

Hmotnost (g) / Maximální zatížení (kg)

TYP 13

TYP 14

TYP 15

TYP 16

515-0

15,8

9,5 ±0,2

24 ±0,065

2,8

N/A

43 g / 60 kg

28 g / 10 kg

43 g / 38 kg

43 g / 60 kg

133013

poptávka

515-1

15,8

9,5 ±0,2

24 ±0,065

2,8

29 ±0,2

3,5

43 g / 60 kg

28 g / 10 kg

43 g / 38 kg

43 g / 60 kg

poptávka

515-4

15,8

9,5 ±0,2

24 ±0,065

2,8

N/A

43 g / 60 kg

28 g / 10 kg

43 g / 38 kg

43 g / 60 kg

poptávka

515-6

15,8

9,5 ±0,2

24 ±0,065

2,8

N/A

54 g / 60 kg

39 g / 10 kg

54 g / 38 kg

54 g / 60 kg

poptávka

jednotka

Ø koule (mm)

Ø A

Ø D

Ø H

Hmotnost (g) / Maximální zatížení (kg)

TYP 13

TYP 14

TYP 15

TYP 16

522-0

22,2

9,8 ±0,2

36 ±0,08

2,8

N/A

132 g / 160 kg

96 g / 20 kg

132 g / 100 kg

132 g / 160 kg

133014

poptávka

522-1

22,2

9,8 ±0,2

36 ±0,08

2,8

42 ±0,2

3,5

132 g / 160 kg

96 g / 20 kg

132 g / 100 kg

132 g / 160 kg

poptávka

522-4

22,2

9,8 ±0,2

36 ±0,08

2,8

N/A

132 g / 160 kg

96 g / 20 kg

132 g / 100 kg

132 g / 160 kg

poptávka

522-6

22,2

9,8 ±0,2

36 ±0,08

2,8

N/A

165 g / 160 kg

130 g / 20 kg

165 g / 100 kg

165 g / 160 kg

poptávka

jednotka

Ø koule (mm)

Ø A

Ø D

Ø H

Hmotnost (g) / Maximální zatížení (kg)

TYP 13

TYP 14

TYP 15

TYP 16

530-0

13,8 ±0,3

45 ±0,08

N/A

278 g / 300 kg

182 g / 25 kg

278 g / 200 kg

278 g / 300 kg

133015

poptávka

530-1

13,8 ±0,3

45 ±0,08

51 ±0,2

3,5

278 g / 300 kg

182 g / 25 kg

278 g / 200 kg

278 g / 300 kg

poptávka

530-4

13,8 ±0,3

45 ±0,08

N/A

278 g / 300 kg

182 g / 25 kg

278 g / 200 kg

278 g / 300 kg

poptávka

530-6

13,8 ±0,3

45 ±0,08

N/A

335 g / 300 kg

238 g / 25 kg

335 g / 200 kg

335 g / 300 kg

poptávka

jednotka

Ø koule (mm)

Ø A

Ø D

Ø H

Hmotnost (g) / Maximální zatížení (kg)

TYP 13

TYP 14

TYP 15

TYP 16

545-0

44,5

19 ±0,4

62 ±0,095

N/A

53,5

725 g / 610 kg

410 g / 30 kg

725 g / 250 kg

725 g / 610 kg

poptávka

545-1

44,5

19 ±0,4

62 ±0,095

69 ±0,2

4,3

53,5

725 g / 610 kg

410 g / 30 kg

725 g / 250 kg

725 g / 610 kg

poptávka

545-4

44,5

19 ±0,4

62 ±0,095

N/A

53,5

725 g / 610 kg

420 g / 30 kg

725 g / 250 kg

725 g / 610 kg

poptávka

545-6

44,5

19 ±0,4

62 ±0,095

N/A

53,5

887 g / 610 kg

570 g / 30 kg

887 g / 250 kg

887 g / 610 kg

poptávka

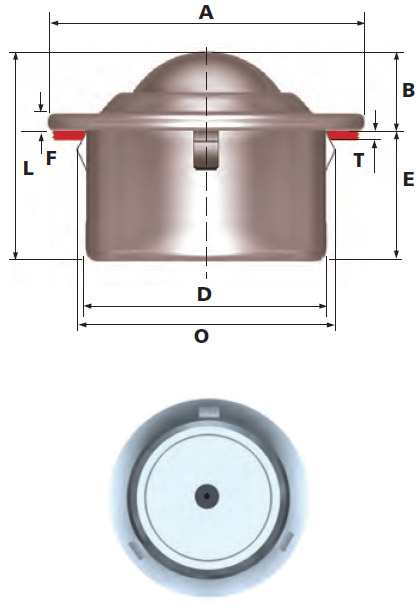

EURO-2 Tři pružné elementy zabudované v tělese pro snadnou fixaci v otvoru kladky-euro-2

jednotka

Ø koule (mm)

Ø A

Ø D

Hmotnost (g) / Maximální zatížení (kg)

TYP 13

TYP 14

TYP 15

TYP 16

515-2

15,8

9,5 ±0,2

24 ±0,1

11,5

2,8

25 / 25,5

43 g / 60 kg

28 g / 10 kg

43 g / 38 kg

43 g / 60 kg

poptávka

522-2

22,2

9,8 ±0,2

36 ±0,1

20,2

2,8

37 / 37,5

132 g / 160 kg

96 g / 20 kg

132 g / 100 kg

132 g / 160 kg

poptávka

530-2

13,8 ±0,2

45 ±0,1

23,2

46 / 46,5

278 g / 300 kg

182 g / 25 kg

278 g / 200 kg

278 g / 300 kg

poptávka

545-2

44,5

19 ±0,2

62 ±0,1

34,5

53,5

63 / 63,5

725 g / 610 kg

410 g / 30 kg

725 g / 250 kg

725 g / 610 kg

poptávka

Nejprodávanější

1.

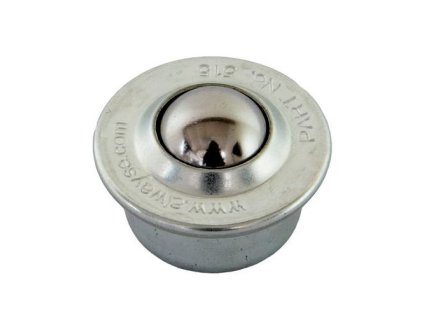

Kuličková kladka EURO-0 s přírubou pro nasouvání, 15 mm – 14 dní
